IM28 取付・ケーブル接続 説明書

1本書について

本書は、FinGoのマルチ決済端末「IM28」を自動販売機へ取り付ける際の手順、および自動販売機とのケーブル接続方法について説明します。標準付属の取付ブラケットを用いて設置する場合を対象としています。

対象読者

自動販売機へIM28を設置する作業者の方

2準備するもの

取り付け作業を始める前に、下記の部材・工具がそろっていることをご確認ください。

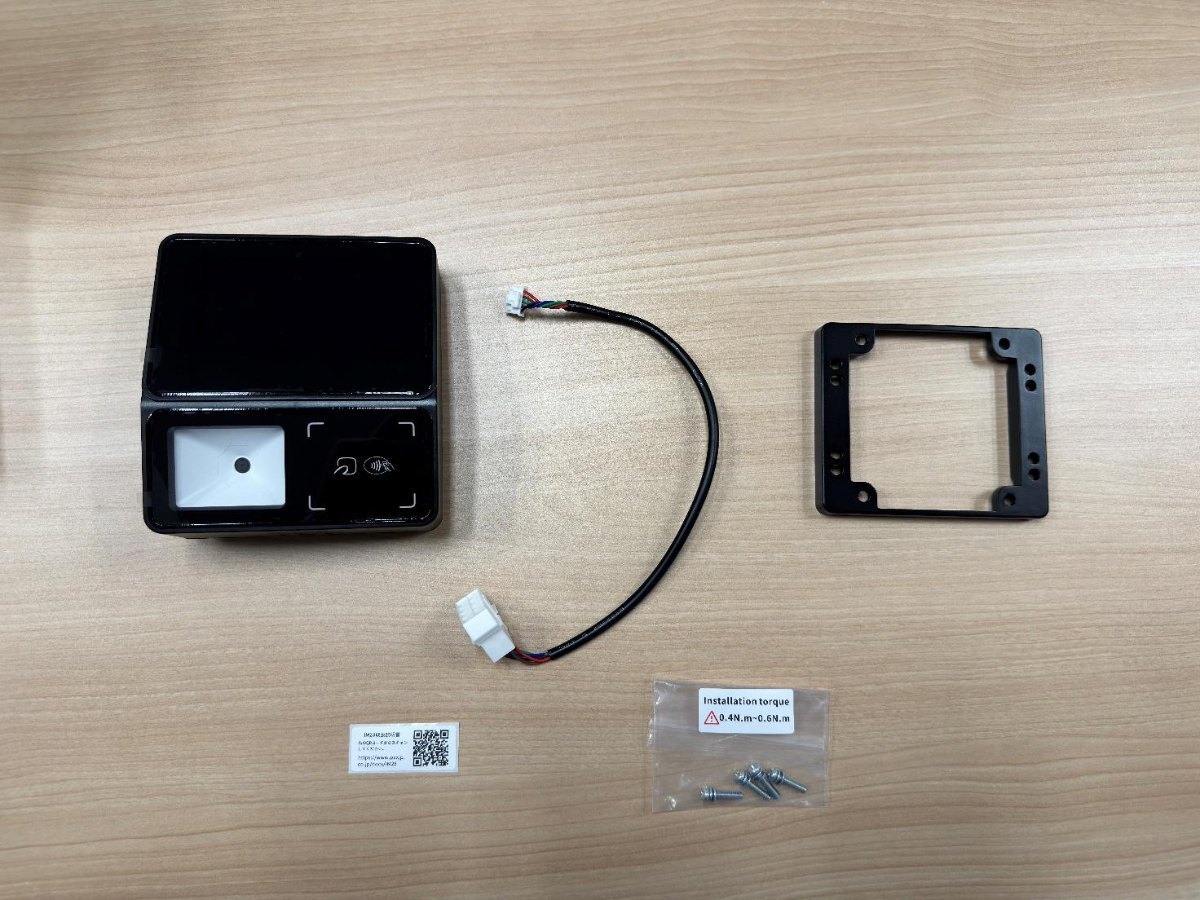

付属品（IM28に同梱）

※ 付属ケーブルの種類・数量、および固定用ネジの仕様は、出荷構成により異なる場合があります。実際の同梱品・仕様は、ご契約の販売店へご確認ください。

別途ご用意いただくもの

3取り付け手順

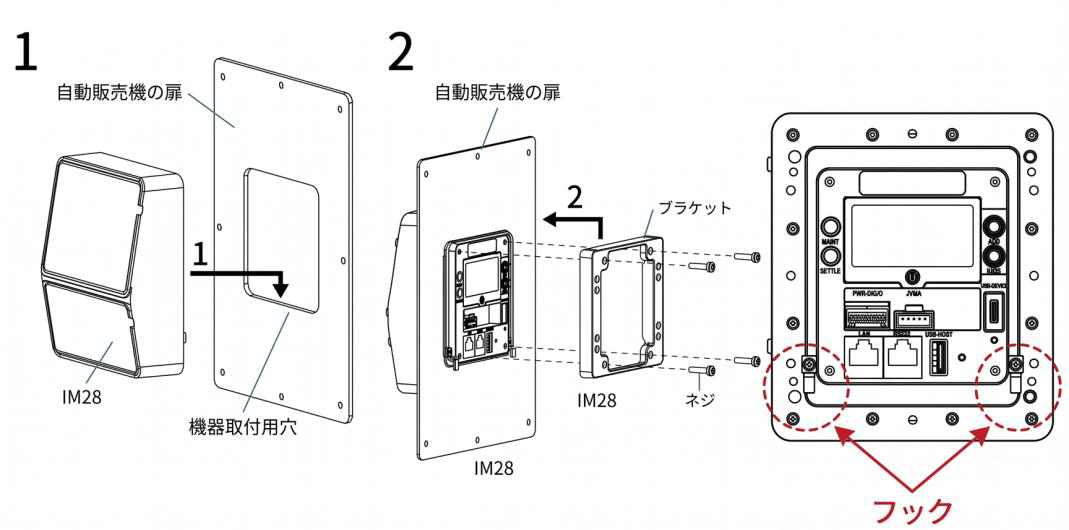

3.1 本体の取り付け

1. 自動販売機の前面扉にある取付穴に、IM28背面のフックを掛けます。うまく掛からない場合は、フックを固定しているネジを約1回転ゆるめてから、再度お試しください。
2. 固定用ネジで、IM28と取付ブラケットを仮固定します。必ずIM28付属の固定用ネジをご使用ください。
3. 自動販売機の取付穴がIM28本体で塞がれるよう、位置を調整します。取付穴が露出したままだと、内部への浸水・異物混入により、故障や予期せぬ不具合の原因となります。
4. 固定用ネジを本締めします。推奨締め付けトルク：0.6 ～ 0.8 N·m

※ 締め付けトルク・ネジ仕様は、実際に出荷される部材に準じます。ご不明な場合はご契約の販売店へご確認ください。

3.2 ケーブルの接続

IM28と自動販売機を、下記のケーブルで接続します。

※ 自動販売機に未使用のJVMAコネクタが無い場合は、分岐用ケーブル（オプション）が必要となることがあります。対応可否は、ご契約の販売店へご確認ください。

配線時のご注意

• ケーブルは、コネクタよりも低い位置を通るように配線してください。コネクタより高い位置に配線すると、雨水などがケーブルを伝ってコネクタ内へ浸入し、故障の原因となります。
• 断線・コネクタ抜けを防ぐため、市販の結束バンドでケーブルを固定することを推奨します。

3.3 通信・アンテナについて

IM28は、LTE通信モジュールおよびアンテナを本体に内蔵しています。そのため、通常は外部アンテナの設置は不要です。

設置場所の電波環境により通信が不安定な場合は、対応方法についてご契約の販売店へご相談ください。

4取り付け後の確認

1. 取り付けが完了したら、自動販売機の電源をONにし、IM28が正常に起動することを確認してください。
2. 決済動作の確認については、別途の確認手順に従って実施してください。
